HOS-A/B铝酸性打砂剂（液）

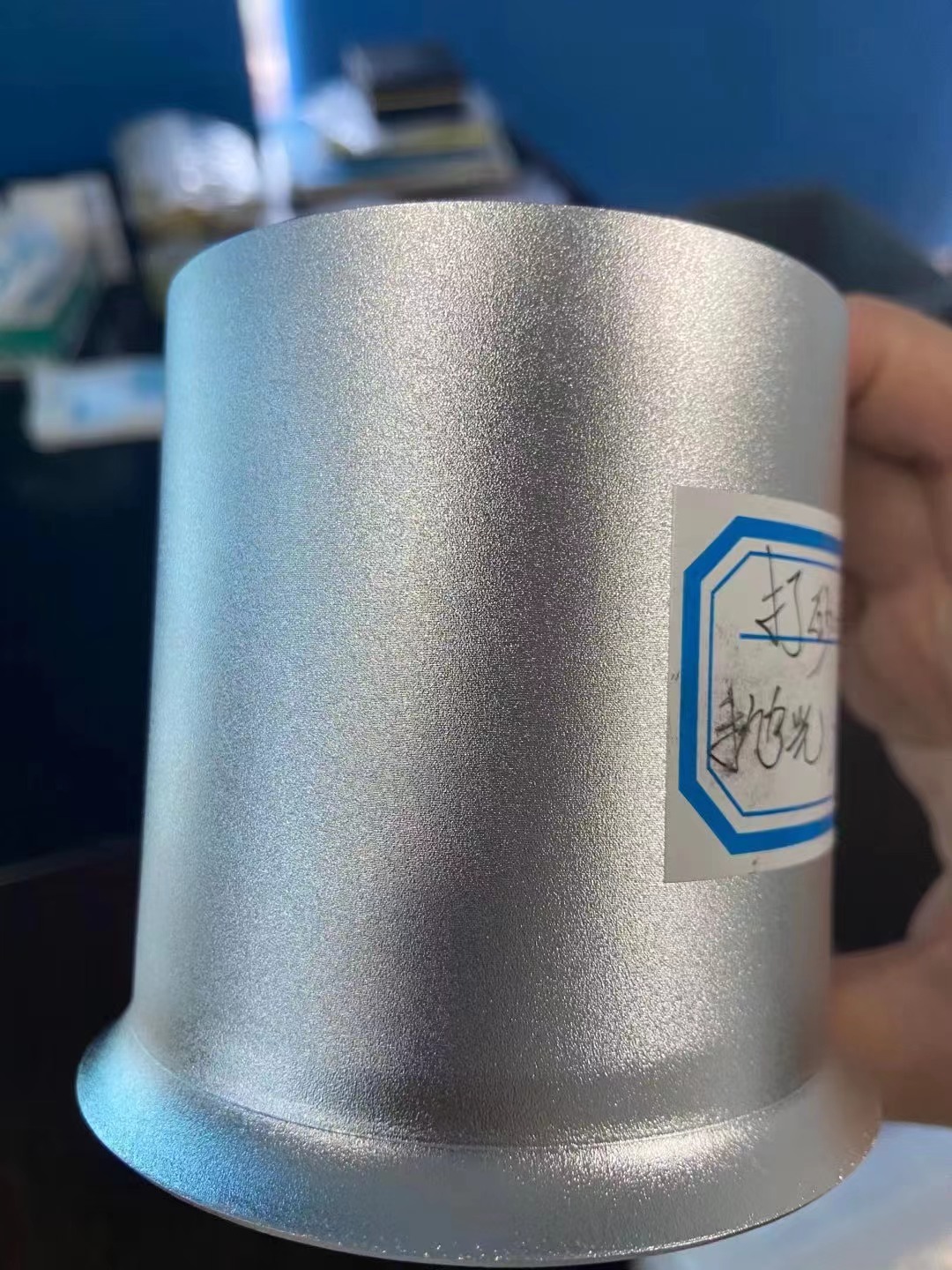

一、特性：HOS-A/B铝酸性打砂剂是双组分酸性液状打砂剂。污染少、寿命长。打砂效果好，容易操作，将A、B两液以适当比例混合即可做出不同粒度的砂面。
二、操作条件：
A剂 B剂 温度 时间 适合的材质
1-6份 1份 95-120℃ 45-90秒 6063、5052等

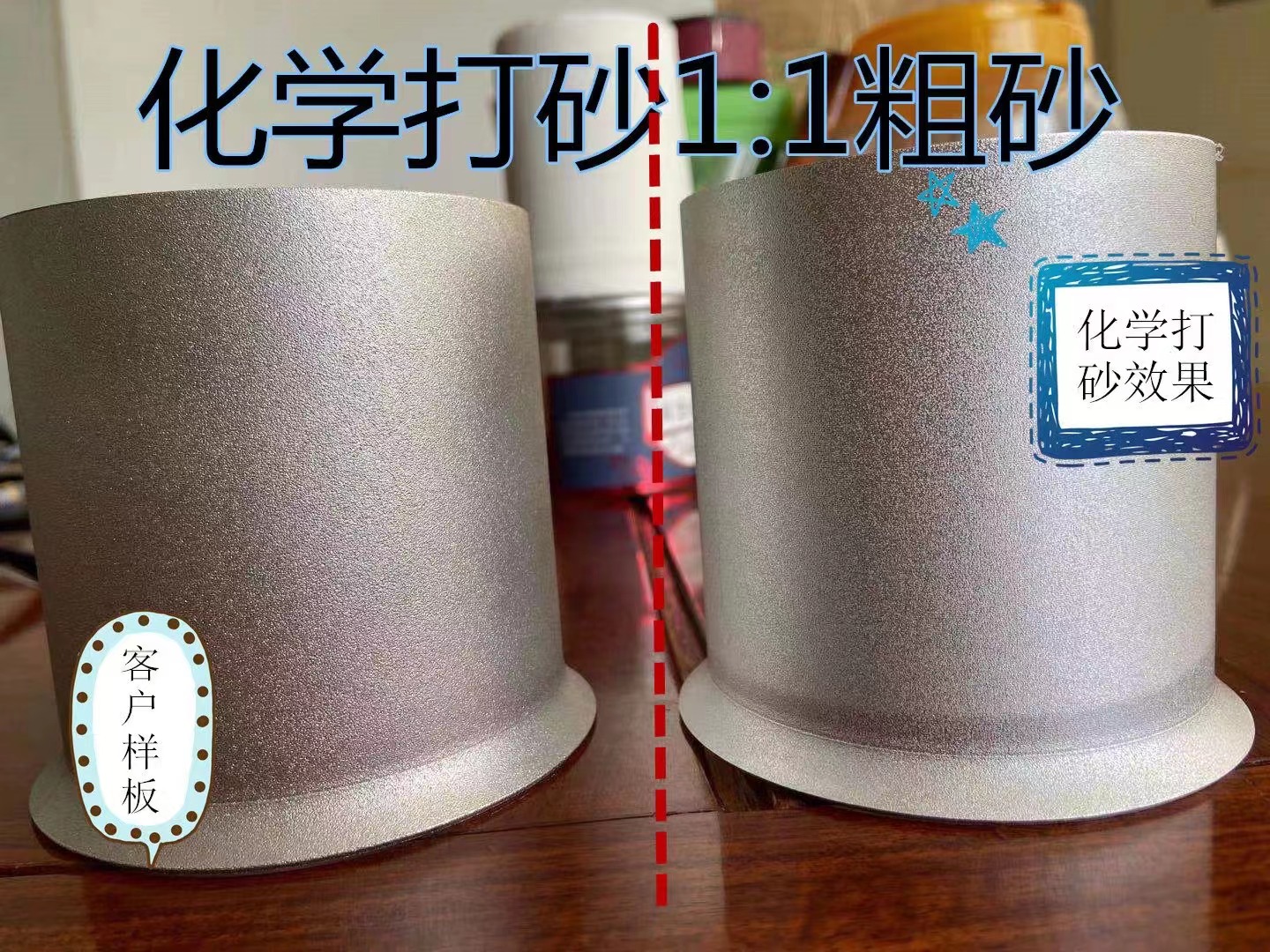

1、根据产品要求将A、B两液以适当比例配合添加。
例如开缸时A：B=6：1，则添加补充时比例为A:B=3:1。
2、槽体材料:玻璃钢、不锈钢SUS 316、铅槽。
3、由于操作温度较高,水会不断蒸发,应及时补充(约为溶液的5-10％),使工作液比重维持在1.7-1.72之间。
4、HOS-A/B铝酸性打砂剂的作用:
A剂:调整光泽,改善砂面的均匀性。
B剂:提高砂面效果,增强溶液的出砂能力。
三、注意:
1、HOS-A/B是酸性物质,不宜用手触摸,使用时要戴胶手套。
2、新开槽液要加入适量铝高子(约1g/L)以免工件表面出现锯齿纹。
3、水分过多会导致处理后的表面效果不均匀,因此应尽量减少水洗后带入过多水分。
4、原液中的添加剂会沉淀,请充分摇匀后才使用。
5、在浸渍处理时应不断摇动工件,处理后在空气中放置时间尽量不要超过20分钟。
6、HOS-A/B处理前,工件必须彻底脱脂除污,否则有可能会产生斑点。
7、HOS-A/B处理后,先要去渍除膜才能进行阳极氧化。
8、废槽液要经废水处理合格后才排放。
四、工艺流程:
HOS-625脱脂→水洗→打砂处理→水洗→去渍除灰(无铬环保除灰剂HOS-CH1208) →水洗→阳极氧化(硫酸) →水洗→染色→水洗→封闭(HOS-800) →水洗→水洗→干燥
